In una linea di assemblaggio industriale, ogni utensile pneumatico dipende da una rete di aria compressa. E ogni rete di aria compressa dipende, nei suoi punti critici, da un componente spesso trascurato ma fondamentale: il raccordo rapido.
Un raccordo di qualità garantisce connessione e sconnessione veloci, tenuta affidabile, nessuna perdita d’aria, lunga durata in condizioni di utilizzo intensivo. Un raccordo scadente costa in perdite di pressione, fermi operativi e interventi di manutenzione non pianificati.
Nitto Kohki e la filosofia Cupla
I raccordi per aria compressa rapidi a innesto Nitto Kohki permettono di collegare e scollegare tubi e utensili con un solo gesto, senza attrezzi e con perdite d’aria minime. Il meccanismo di blocco automatico assicura una tenuta affidabile durante l’utilizzo.
La filosofia costruttiva di Nitto Kohki: ogni famiglia di prodotto è progettata per uno specifico range di pressione e applicazione, con materiali e guarnizioni scelti in funzione del fluido e dell’ambiente operativo. Il risultato è una gamma vasta ma coerente, dove ogni modello ha una collocazione precisa e una ragione tecnica per esistere.
La gamma Nitto Kohki distribuita in Italia da SIRA S.p.A. è disponibile sul nostro sito.
Come funziona un raccordo rapido Nitto Kohki

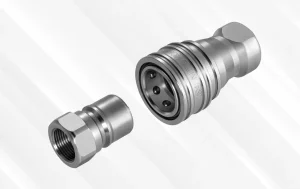

Il principio di funzionamento di un raccordo rapido Cupla è meccanicamente semplice: il raccordo si compone di due elementi, innesto (plug) e valvola (socket), che si collegano con un singolo gesto di inserimento e si sbloccano premendo un anello o una ghiera esterna. Internamente, una valvola di non ritorno garantisce che l’aria non fuoriesca quando i due pezzi sono separati, e che il flusso sia immediato alla connessione.
L’operatore può scollegare un utensile mentre la rete è ancora in pressione, senza che l’aria compressa fuoriesca bruscamente. Un dettaglio che nei contesti di utilizzo intensivo fa la differenza sia sulla sicurezza degli operatori che sull’efficienza energetica della rete.
Le famiglie Cupla per l’aria compressa
La gamma Nitto Kohki si articola in famiglie distinte per range di portata e applicazione. Conoscere le differenze è il primo passo per scegliere il raccordo corretto per la propria rete e i propri utensili.
Hi Cupla – Il raccordo standard per utensili pneumatici
La Hi Cupla è la famiglia più diffusa e lo standard di riferimento per il collegamento degli utensili pneumatici alle reti d’aria di fabbrica. Progettata per bassa pressione (fino a circa 10 bar), è disponibile in acciaio (per aria) e ottone o acciaio inox a seconda dell’applicazione. La variante Hi Cupla Ace è la versione in materiale plastico, più leggera, adatta sia all’aria che all’acqua, particolarmente apprezzata dove il peso dei connettori sulla linea è un fattore.
Super Cupla – Leggerezza per gli utensili portatili
La Super Cupla è progettata specificamente per gli utensili portatili, avvitatori, smerigliatrici, pistole ad aria, dove il peso del raccordo non è trascurabile. Il corpo in alluminio la rende significativamente più leggera delle versioni in acciaio a parità di prestazioni, riducendo l’affaticamento dell’operatore nelle operazioni continue.
Full Blow Cupla – Massima portata, minima perdita di pressione
La Full Blow Cupla adotta una valvola a porta totalmente aperta che minimizza la perdita di carico nel passaggio dell’aria. Questo design consente una portata significativamente superiore a parità di diametro rispetto ai raccordi per aria compressa standard, riducendo il volume d’aria sorgente necessario e abbassando i consumi energetici del compressore. La scelta ideale per utensili ad alto consumo d’aria o linee dove la caduta di pressione è un problema operativo.
SP Cupla Type A – Versatilità per fluidi diversi
La SP Cupla Type A è il raccordo Nitto Kohki per applicazioni che vanno oltre l’aria compressa: acqua, oli idraulici, prodotti chimici. Progettata per pressioni di lavoro da 15 a 75 bar, è disponibile in ottone, acciaio inox e acciaio, con guarnizioni in NBR, FKM o EPDM a seconda del fluido. Le taglie coprono da 1/8″ fino a 2″. La struttura a doppia valvola di non ritorno impedisce sia la fuoriuscita del fluido lato linea che lato utensile durante la sconnessione, fondamentale per fluidi diversi dall’aria.
Perché la scelta del raccordo conta: impatto su prestazioni e costi
Un raccordo rapido sembrerebbe un componente banale, piccolo o economico, spesso acquistato senza molta attenzione. In realtà, nella gestione di una rete pneumatica industriale, la qualità e la corretta selezione dei raccordi per aria compressa ha un impatto diretto su tre parametri operativi critici.
1. Caduta di pressione e consumi energetici
Ogni raccordo introduce una resistenza al flusso che si traduce in caduta di pressione. Un raccordo dimensionato male o costruttivamente scadente può far perdere 0,5–1 bar tra la rete e l’utensile, abbastanza da degradarne significativamente le prestazioni. La Full Blow Cupla di Nitto Kohki è specificamente progettata per minimizzare questa perdita; la scelta del diametro corretto (taglia del raccordo adeguata alla portata richiesta dall’utensile) è il secondo fattore Si stima che le perdite nei raccordi e nelle connessioni rappresentino mediamente il 20–30% del consumo totale di aria compressa in una rete industriale mal gestita.
2. Affidabilità e fermi macchina
Un raccordo che perde, anche minimamente, è un raccordo che si usurerà prima del previsto e che causerà un fermo molto probabilmente. I raccordi per aria compressa Nitto Kohki sono progettati per migliaia di cicli di connessione/sconnessione con tenuta costante. La qualità costruttiva del meccanismo di blocco e delle guarnizioni interne determina direttamente la vita operativa del componente.
3. Sicurezza degli operatori
La doppia valvola di non ritorno dei raccordi garantisce che alla sconnessione non vi sia fuoriuscita improvvisa di aria compressa, un rischio reale per gli operatori, specialmente a pressioni superiori a 6 bar. Le normative di sicurezza sul lavoro in ambienti con impianti pneumatici, tra cui il riferimento italiano al D.Lgs. 81/2008 (Testo Unico Sicurezza), richiedono che i componenti della rete pneumatica garantiscano la sicurezza degli operatori in tutte le condizioni di utilizzo, inclusa la sconnessione in pressione.
Come scegliere il raccordo Nitto Kohki corretto
La selezione del raccordo giusto richiede di rispondere a quattro domande fondamentali:
| Domanda | Variabile tecnica | Come impatta sulla scelta |
| Quale fluido? | Aria, acqua, olio, chemicals | Determina il materiale del corpo e delle guarnizioni |
| Quale pressione di esercizio? | Pressione max in bar | Determina la famiglia (bassa, media, alta pressione) |
| Quale portata richiesta? | L/min o m³/h dell’utensile | Determina la taglia del raccordo |
| Quale ambiente operativo? | Officina, alimentare, medicale, chimico | Può richiedere famiglie specifiche (Hygienic, Mold, ecc.) |
Perchè scegliere SIRA S.p.A. per la scelta dei raccordi per aria compressa su misura
In SIRA S.p.A. distribuiamo i raccordi per aria compressa rapidi Nitto Kohki, una gamma che copre pressioni da bassa fino a oltre 700 bar, fluidi diversi dall’aria compressa all’acqua agli oli idraulici, e applicazioni che spaziano dall’officina di assemblaggio agli ambienti più specializzati come il medicale, il farmaceutico e lo stampaggio a iniezione.
Il team tecnico di SIRA S.p.A. supporta la selezione del raccordo corretto in base alle specifiche del vostro impianto. Per richiedere informazioni o consultare il catalogo Nitto Kohki completo, visita la sezione apposita o contattateci.
CONTATTACI ORAFAQ – Domande frequenti sui raccordi per aria compressa Nitto
Quali sono le tipologie principali di raccordi per aria compressa?
Le principali tipologie sono: raccordi rapidi che consentono di collegare e scollegare gli utensili con una sola mano; raccordi a calzamento, in cui il tubo flessibile viene infilato sul portagomma e bloccato da un dado esterno e fascette stringitubo.
I raccordi per aria compressa Nitto Kohki Cupla sono compatibili con raccordi di altri marchi?
Non necessariamente. I raccordi rapidi non sono universalmente intercompatibili: le dimensioni di innesto e valvola variano tra costruttori e famiglie. Per garantire la compatibilità è necessario usare spina e presa dello stesso costruttore e della stessa famiglia.
Con quale frequenza vanno sostituiti i raccordi Cupla?
Dipende dall’intensità d’uso e dalle condizioni operative. I raccordi Nitto Kohki sono progettati per migliaia di cicli di connessione. I segnali di sostituzione sono: perdite d’aria udibili alla connessione, difficoltà nell’aggancio/sgancio, segni visibili di usura sulle guarnizioni o sul corpo. SIRA S.p.A. mantiene a stock le taglie più comuni per una sostituzione rapida.
